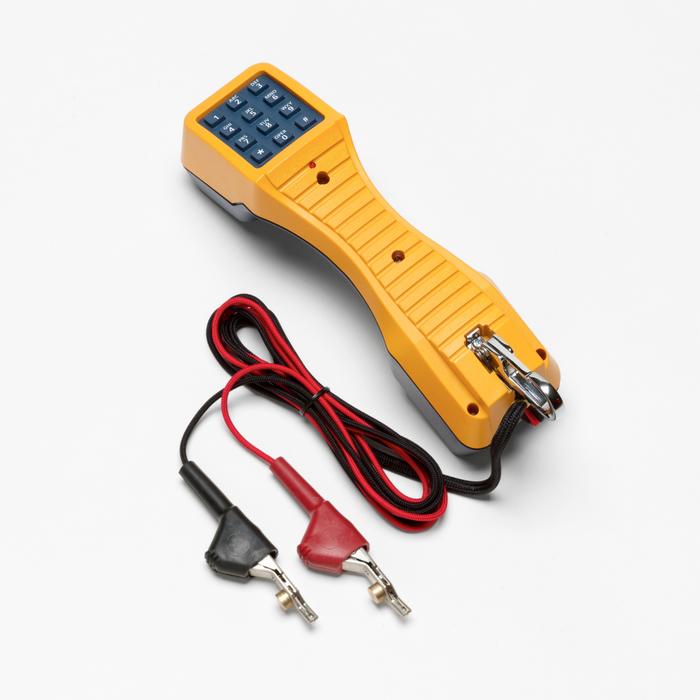

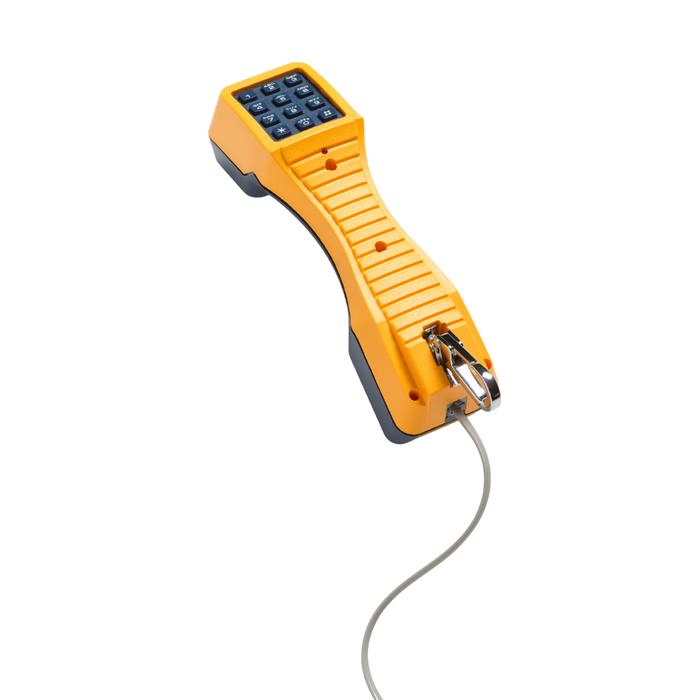

Fluke Networks TS19 Test Set with Banana Jacks to Aligator Clips

Fluke Networks TS19 adalah alat uji telepon (butt set) yang dirancang khusus untuk teknisi telekomunikasi dalam melakukan pengujian, pemeliharaan, dan troubleshooting pada jaringan kabel tembaga (telepon). Alat ini memungkinkan pengguna untuk mendeteksi nada dial (dial tone), melakukan panggilan uji, serta memonitor kondisi jalur tanpa mengganggu layanan aktif.

Perangkat ini dilengkapi koneksi banana jack ke alligator clip, sehingga mudah dijepit langsung ke kabel atau terminal. Selain itu, fitur high impedance (DataSafe) memastikan pengujian tetap aman tanpa merusak atau mengganggu jaringan data yang sedang berjalan.

FITUR Fluke Networks TS19

• Mode Talk & Monitor
  Dapat digunakan untuk berbicara langsung (talk) atau memonitor jalur tanpa mengganggu layanan.
• Tone (DTMF) & Pulse Dialing
  Mendukung dua jenis sistem panggilan (tone dan pulse) untuk fleksibilitas pengujian.
• High Impedance (DataSafe™)
  Mode monitor dengan impedansi tinggi mencegah gangguan pada jaringan data aktif.
• Last Number Redial
  Menyimpan dan memanggil ulang nomor terakhir (hingga ±18 digit).
• Deteksi Polaritas
  Menunjukkan polaritas jalur (tip & ring) untuk memastikan koneksi benar.
• Electronic Ringer ON/OFF
  Dilengkapi fitur dering elektronik yang bisa diaktifkan atau dimatikan.
• Konektor Banana Jack + Alligator Clip
  Memudahkan koneksi langsung ke kabel atau terminal dengan penjepit fleksibel.
• Desain ergonomis & tahan lapangan
  Nyaman digunakan dan tahan terhadap kondisi kerja teknisi di lapangan.

SPESIFIKASI Fluke Networks TS19

• Loop limit: 2.4 kΩ max @ 48 VDC (±15 mA minimum)
• DC resistance (Talk mode): 150 Ω (typical @ 80 mA)
• AC impedance (Monitor mode):
  • Low impedance: 600 Ω @ 1 kHz
  • High impedance (Hi-Z): ≥100 kΩ @ 1 kHz
• Rotary dial output: 10 pps ±0.5 pps
• Pulsing rate: 60% ± 2%
• Percent break: ±800 ms (typical)
• Interdigit leakage: > 50 kΩ
• DTMF output: ±1% max
• Panjang: 22.2 cm
• Lebar: 6.03 cm
• Tinggi: 8.57 cm
• Berat: ±0.307 kg (10.8 oz)
• Suhu operasi: sekitar -5°C hingga +50°C
• Suhu penyimpanan: hingga -40°C
• Ketinggian maksimum: 3000 meter
• Kelembaban: 10% – 80% (non-condensing)
• Uji jatuh (drop test): 1 meter (hingga 4 kali)
