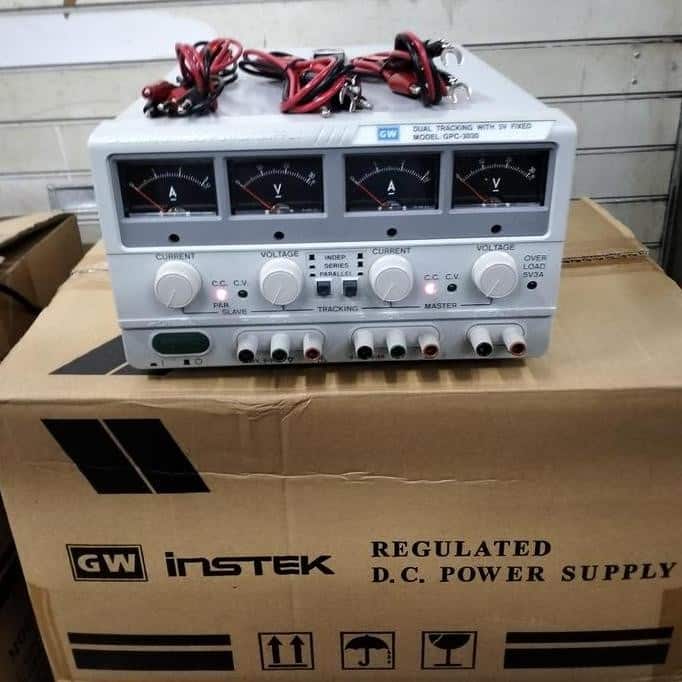

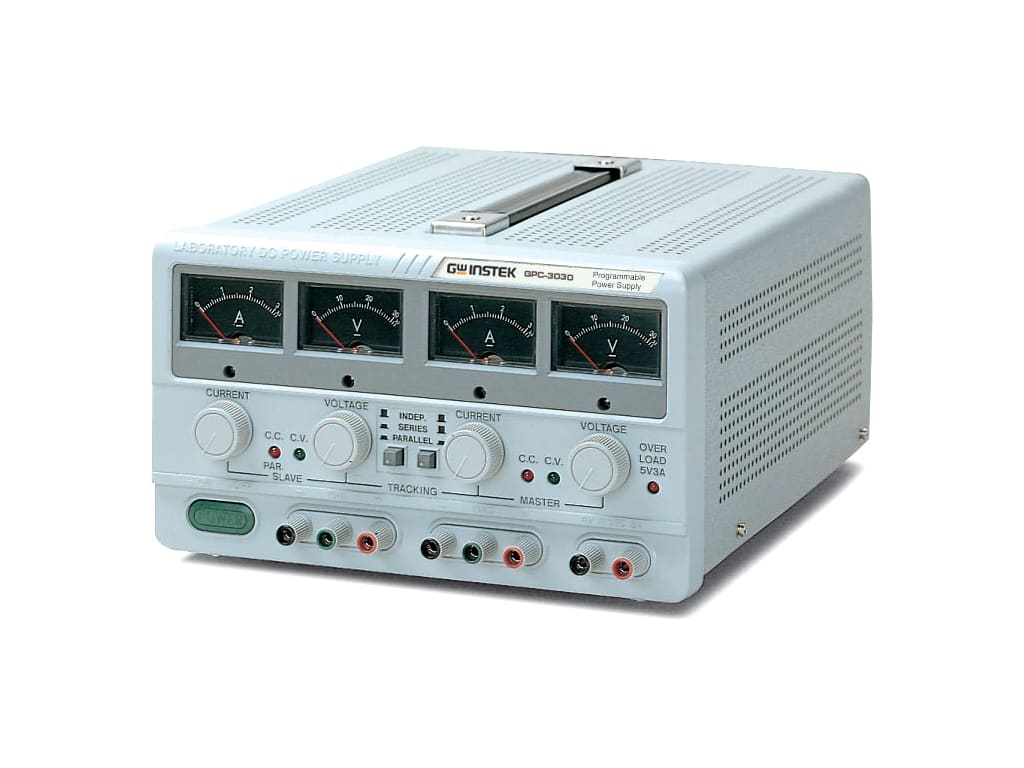

GW Instek GPC-3030 Analog DC Power Supply 30V / 3A

GW Instek GPC-3030D adalah power supply DC linier triple output dengan daya sekitar 195 watt. Dirancang sebagai sumber tegangan yang stabil dan fleksibel untuk keperluan laboratorium, servis elektronik, pengembangan prototipe, dan aplikasi bench top lainnya. Memiliki dua keluaran variabel yang bisa disesuaikan, serta satu output tetap, dengan proteksi-proteksi seperti perlindungan terhadap beban lebih dan polaritas terbalik.

Fitur GW Instek GPC-3030D

• Output Ganda yang Dapat Disesuaikan (0- 30V / 0-3 A )
• ditambah Output Tetap 5V 3A
• Pelacakan Otomatis
• Seri Otomatis dan Operasi Paralel
• Tegangan Konstan dan Operasi Arus Konstan
• Riak dan Kebisingan Rendah
• Pilihan Internal untuk Beban Berkelanjutan atau Dinamis
• Perlindungan Kelebihan Beban dan Polaritas Terbalik
• Empat Meter Analog untuk Pembacaan Tegangan dan Arus
• Kemandirian: 0 ~ 30V x 2; 0 ~ 3A x 2
• Seri : 60V 3A
• Paralel : 30V / 6 A
• tunggal : keluaran tetap 5V 3A.

Spesifikasi GW Instek GPC-3030D

Mode operasi
Mandiri:
Dua output independen dan output tetap 5V
Output dari 0V ke tegangan pengenal dan 0A ke arus pengenal

Seri: Output dari 0V hingga ± tegangan pengenal pada arus pengenal
Output dari 0V ke tegangan pengenal ganda pada arus pengenal

Paralel: Output dari 0A hingga arus pengenal ganda pada tegangan pengenal

Keluaran Tetap 5V
Peraturan Jalur: £5mV
Regulasi Beban: £10mV
Riak dan Kebisingan: £2mVrms
Akurasi Tegangan: 5V ±0,25V
Arus Keluaran: 3A

Operasi Pelacakan
Kesalahan Pelacakan: £0,5% + 10mV master
Peraturan Seri: £300mV

Operasi Tegangan Konstan
Regulasi Jalur: £0,01% +3mV
Regulasi Beban: £0,01% +3mV (arus rating £3A)
£0,02% +5mV (peringkat saat ini £10A)
Riak dan Kebisingan: £1mVrms 5Hz ~ 1MHz
Waktu Pemulihan: £100µs (perubahan beban 50%, beban minimum 0,5A)

Operasi Arus Konstan
Regulasi Jalur: £0,2% +3mA
Regulasi Beban: £0,2% +3mA
Arus Riak: £3mLengan

Meter
Tipe Meter : Masing-masing dua voltmeter analog dan ammeter analog kelas 2,5
Ukuran Meteran: 50mm x 50mm

Isolasi
Sasis dan Terminal: 20MW atau lebih tinggi (500V DC)
Sasis dan Kabel AC: 30MW atau lebih tinggi (500V DC)

Detail lainnya
Sumber Daya: AC 100V/120V/220V/240V ±10%, 50/60Hz

Aksesoris termasuk

* Kabel listrik x 1
* Instruksi manual x 1
* Kabel uji (tipe GTL-105, tipe GTL-104 dengan GPC-1850) x 3

Dimensi: 255mm (w) x 145mm (h) x 335mm (d)
