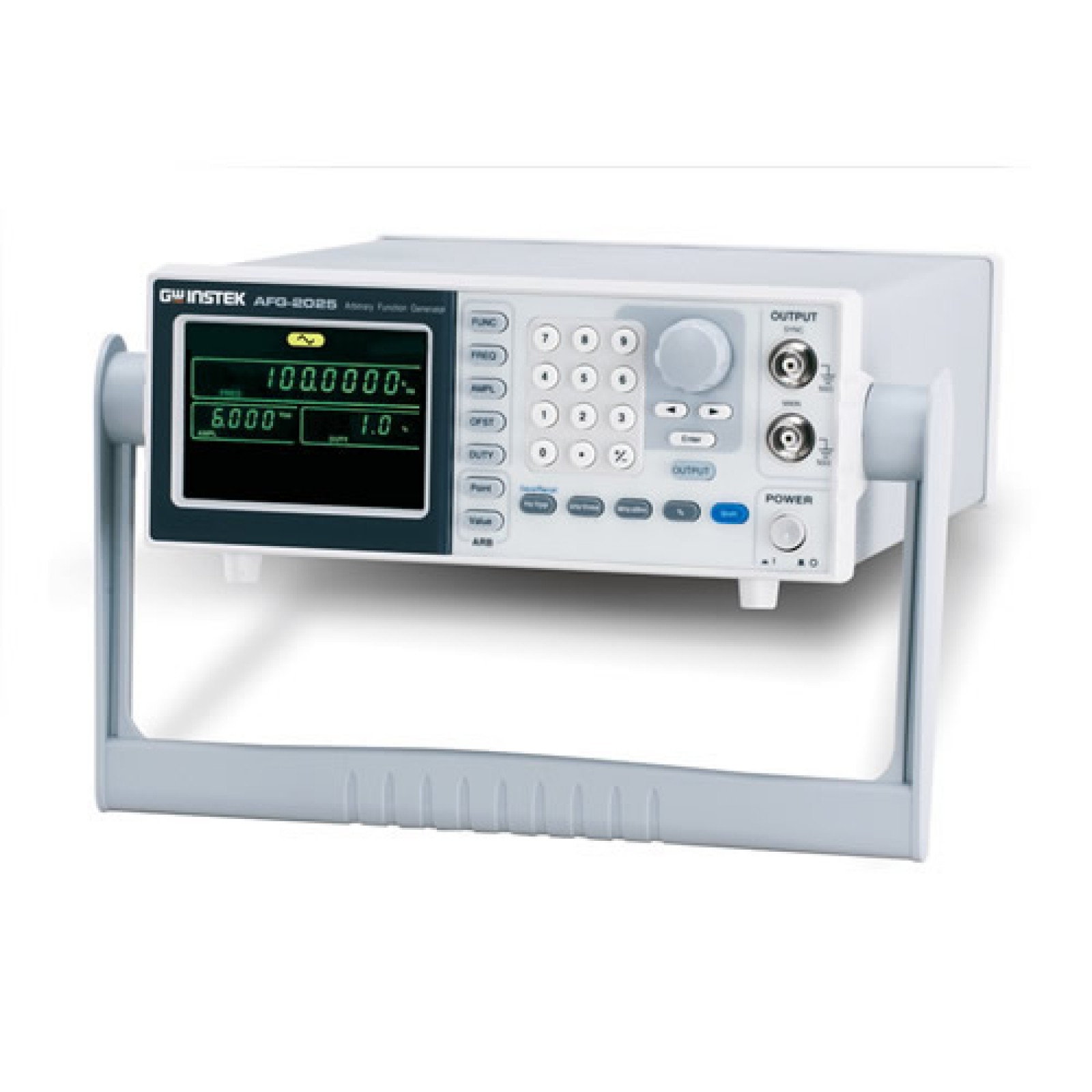

Instek AFG-2000 Series [AFG-2025] 25MHz Arbitrary Waveform Function Generator

Instek AFG-2025

adalah AFG-2000 Series Sewenang-wenang Fungsi Generator generator sinyal berbasis DDS (Direct Digital Synthesized) yang dirancang untuk mengakomodasi kebutuhan Industri Dasar dan Pendidikan untuk sumber sinyal akurat dan terjangkau yang meliputi output dari Sine, Square (Pulse) , Ramp (Segitiga), Kebisingan dan bentuk gelombang Sewenang-wenang. Laju sampling Sa / s 20M, resolusi vertikal 10 bit dan memori 4k point dari Instek AFG2025 Sewenang-wenang Fungsi Generator menyediakan pengguna dengan lingkungan yang fleksibel untuk menciptakan output bentuk gelombang tertentu sesuai kebutuhan. The 0.1Hz resolusi Sinus, Square dan bentuk gelombang Segitiga dan 1% ~ 99% siklus tugas disesuaikan Square (Pulse) bentuk gelombang adalah fitur luar biasa untuk sangat memperluas jangkauan aplikasinya di berbagai bidang.

Antarmuka ramah pengguna dari Instek AFG-2025 Sewenang-wenang Fungsi Generator memungkinkan pengguna untuk mengatur parameter gelombang, termasuk jenis gelombang, frekuensi, amplitudo, DC offset, jenis modulasi, dan siklus, melalui entri keypad dan / atau pilihan tombol, dan menampilkan mengatur parameter pada layar LCD 3,5 ”. The Instek AFG2025 Sewenang-wenang Fungsi Generator dilengkapi dengan antarmuka Perangkat USB untuk remote control dan mengedit bentuk gelombang melalui PC. Perangkat lunak pengeditan waveform disediakan untuk memfasilitasi pembuatan waveform pada PC.

Setelah pengeditan waveform selesai, pengguna dapat mengunduh data waveform dari PC ke Instek AFG-2025 Sewenang-wenang Fungsi Generator untuk output sinyal.

Fitur:

Sinus, Persegi, Segitiga, Kebisingan dan Bentuk Gelombang Sewenang-wenang
20MSa / s Sampling Rate, 10 bit Resolusi Vertikal dan 4k Point Memory untuk Bentuk Gelombang Sewenang-wenang
1% ~ 99% duty cycle yang dapat disesuaikan untuk Square Waveform
Pengaturan Parameter Gelombang Melalui Numeric Keypad Entry dan Knob Selection
Amplitudo, Offset DC, dan Informasi Pengaturan Tombol Lainnya Ditunjukkan pada Layar LCD 3,5 ”Secara Bersamaan
Antarmuka Perangkat USB untuk Remote Control dan Editing Gelombang
PC Perangkat Lunak Editing Gelombang Sewenang-wenang

Apa yang ada di dalam kotak:

• (1) GTL-101 BNC-Alligator
• (1) Power Cord
• (1) Quick Start Guide
• (1) CD (user manual + software)
