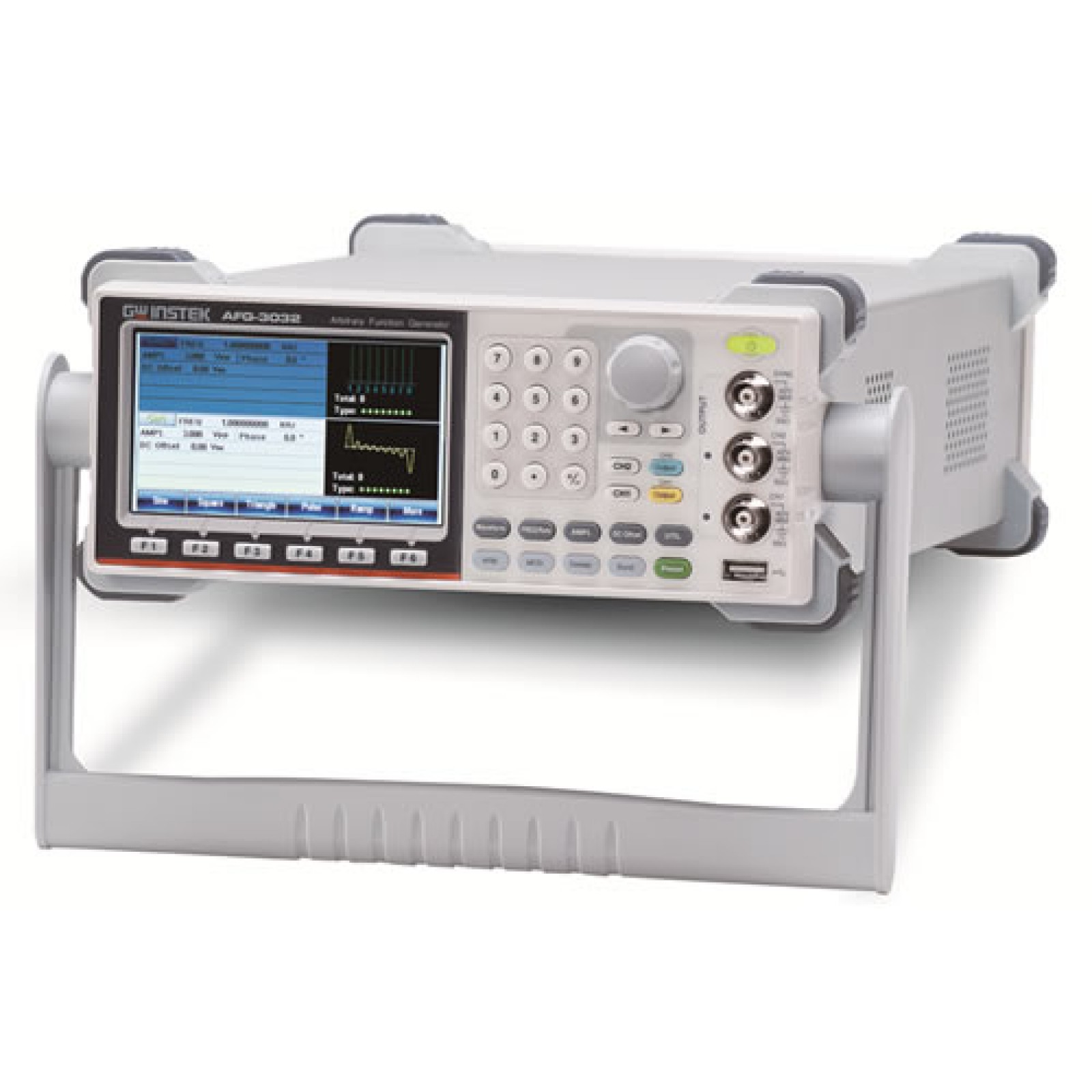

Instek AFG-303X Series [AFG-3031] 30 MHz Single Channel Arbitrary Function Generator

Availability:

4 - 6 Weeks


Untuk informasi harga terbaru, harga qty dan stok produk, silahkah hubungi Sales Support kami melalui Telp atau WhatsApp :

Telkom : 021 2254 1875
Indosat : 0816 593 557
Telkomsel : 0853 1818 3339
XL : 0877 8887 2225

4 - 6 Weeks

GW Instek meluncurkan generator fungsi arbitrer Single Channel AFG-3031 30 MHz,

yang dirancang untuk memenuhi industri, penelitian ilmiah, dan aplikasi pendidikan. Dalam desain output yang terisolasi, semua saluran output adalah isolasi tanah, yang cocok untuk aplikasi pengujian sirkuit mengambang. Misalnya, menghubungkan AFG-3000 dengan tegangan DC catu daya, output cascade AC-DC maksimum mencapai + 42V atau -42V.

Aplikasi adalah, misalnya, kontrol pengapian atau perangkat transmisi elektronik otomotif. AFG3031 memiliki tingkat sampel 250MSa / s, resolusi 16-bit, dan kedalaman memori 8M titik untuk pembentukan gelombang sembarang.

Pengguna tidak hanya dapat menyimpan bentuk gelombang yang diedit ke memori untuk membangun bentuk gelombang sembarang, tetapi juga membangun kembali bentuk gelombang oleh AFG-3031 fungsi DSOLink built-in dengan GW Instek osiloskop penyimpanan digital.

AFG-3031 mendukung fase yang disinkronkan untuk operasi multi-channel hingga 6 unit dan 12 saluran. Konektor input referensi tersedia memungkinkan basis waktu 10 MHz eksternal untuk menyinkronkan jam internal dan meningkatkan akurasi output frekuensi.

AFG-3031 mendukung sapuan frekuensi dan sapuan amplitudo yang juga dapat mengintegrasikan fungsi lain, termasuk linear / logaritma, satu arah (gigi gergaji) / dua arah (segitiga), pemicu pemicu / pemicu kontinu / tunggal untuk memenuhi berbagai persyaratan aplikasi oleh menerapkan metode sweep yang berbeda. Frekuensi menyapu tes respons frekuensi komponen elektronik seperti filter dan penguat frekuensi rendah. Amplitude menyapu mensimulasikan tes getaran (membutuhkan tester getaran), dan juga melakukan uji penuaan berbagai bahan dan tes linearitas penguat frekuensi rendah.

Fitur utama AFG-3031 termasuk amplitudo output dari 1mVpp ke 10Vpp (terhubung dengan beban 50 ohm); rentang frekuensi dari 1uHz hingga 30MHz; Resolusi frekuensi 1uHz; dan built-in sinus, persegi, pulsa, segitiga, ramp, tegangan DC, harmonik dan kebisingan. Lebar gelombang, kenaikan waktu tepi dan waktu tepi jatuh dari gelombang pulsa dapat disesuaikan secara fleksibel. Gelombang pulsa, dengan siklus kerja dari 0,017% menjadi 99,983%, dapat diterapkan sebagai sinyal pemicu. Pengguna dapat melakukan pengeditan sewenang-wenang melalui 65 bentuk gelombang fungsi built-in. Seri ini mendukung modulasi AM / FM / PM / FSK / PWM, frekuensi menyapu, menyapu amplitudo dan meledak untuk memenuhi kebutuhan aplikasi industri.

Model saluran ganda menyediakan modulasi SUM, kopling, pelacakan, dan fase untuk memenuhi persyaratan uji sinyal diferensial, kontrol fase dan distorsi amplifier. Built-in 8th harmonic signal generator mensimulasikan sinyal harmonik dari switching pasokan listrik dan juga menguji karakteristik filter daya EMI.

AFG-3031 menyediakan perangkat lunak pengeditan bentuk acak bebas (AWES) bagi pengguna untuk mengedit bentuk gelombang dengan cepat dari diagram bawaan sehingga dapat melaksanakan pengukuran.

Rancangan Sirkuit untuk Isolasi Tanah di antara Terminal Output / Input, Chassis Instrumen, dan Saluran Ganda
Saluran 1, saluran 2, referensi 10 MHz input, sinkronisasi dan modulasi input / output konektor grounding diisolasi dari chasis instrumen. Saluran output dari model kanal ganda terpisah secara terpisah. Konektor ini dapat mempertahankan tegangan isolasi maksimum hingga ± 42Vpk (nilai puncak DC + AC) ke tanah bumi yang ideal untuk pengujian sirkuit mengambang.

Output multi unit dapat dilaksanakan tanpa mempertimbangkan masalah referensi pembumian. Tegangan bias DC built-in dari seri AFG-3000 dapat diterapkan pada berbagai bentuk gelombang. Tegangan bias DC adalah ± 5V di bawah beban 50 ohm. Aplikasi elektronik otomotif seperti pengendali pengapian atau perangkat transmisi membutuhkan tegangan bias DC yang lebih tinggi.

Seperti ditunjukkan dalam diagram berikut, ketika Voffset dari catu daya 32Vdc, output maksimum AFG adalah 20Vpp, dan output tegangan maksimum ke tanah adalah 42V. Jika Voffset adalah 41Vdc, output maksimum AFG adalah 2Vpp dan output tegangan maksimum ke tanah tetap menjadi 42V.

Oleh karena itu, catu daya eksternal dapat digunakan untuk memunculkan tegangan bias DC hingga ± 42Vpk (nilai puncak DC + AC).

Fitur:

1 μHz – 30 MHz, 1 saluran
Arbitary Waveform 250 MSa / s, resolusi 16-bit, kedalaman memori 8M
Desain Sirkuit Saluran Isolasi
Tahap Sinkronisasi mengoperasikan hingga 6 unit dan 12 saluran
Generator Sinyal Harmonic
Model saluran ganda mendukung modulasi SUM, Coupling, Pelacakan, dan fungsi Fase
Parameter Gelombang Gelombang Dapat Diatur Sendiri
Built-in AM / FM / PM / FSK / PWM / Modulasi SUM, Sapu dan Fungsi Burst
Antarmuka Kontrol Instrumen Standar USB / LAN, Antarmuka GPIB Opsional Dijual Secara Terpisah
Apa yang ada di dalam kotak:

  • (1) User manual (cd)
  • (1) Power Cord
  • (1) GTL-104 Test lead
