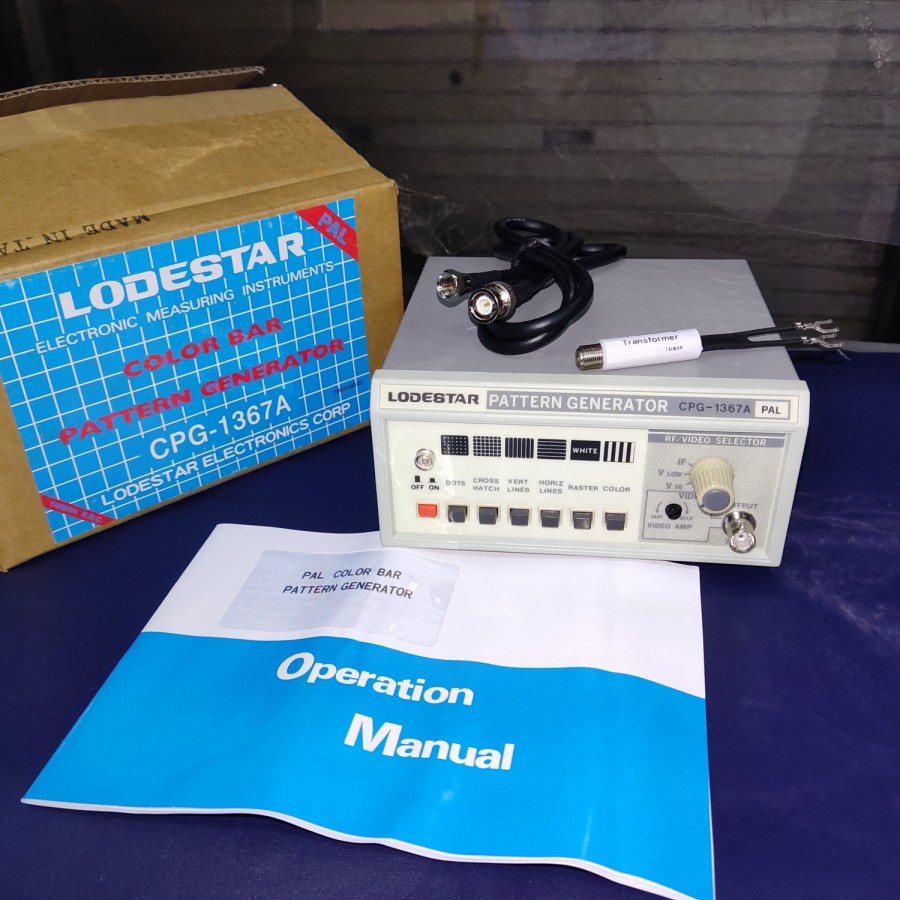

Lodestar CPG1367A Pattern Generator

Deskripsi :

CPG-1367A made in Taiwan dirancang untuk memperbaiki dan menyesuaikan setiap cacat pada perangkat TV di sistem PAL. Rentang RF meliputi dari VHF CH3-CH4. dan termasuk pola warna, raster putih dan empat pola dasar. Unit ini digunakan untuk sirkuit IC, tuner bagian dalam kapasitor variabel udara, dan sirkuit pemindaian progresif yang dikontrol kristal. Desain tipe lucu dan portabel seperti itu benar-benar merupakan instrumen yang efisien untuk industri servis TV.

Spesifikasi Lodestar CPG1367A Pattern Generator

• Rentang frekuensi radio:
  PAL-B.D.G.H.I.K. sistem, JIKA 38 ~ 40MHz.
• Preset JIKA = 38.9MHz, VLow = 55.25MHz, VHigh = 175.25MHz.
• Tingkat keluaran RF: 10mVrms.
• Impedansi: 75Ω.
• Sinkronkan. sinyal: X’TAL, vertikal 50.036Hz, horizontal 15.611KHz.
• Frekuensi sub-operator: 4.43361875MHz ±50Hz.
  Pola:
  Warna, dibagi menjadi bagian atas dan bawah. Setengah bagian atas: Merah, hijau merona, biru, kuning kehijauan, putih. Setengah bagian bawah: empat abu-abu, hitam.
• Titik 19 (V) x 15 (H) putih.
• Crosshatch 19 x 15 persegi, putih.
• Garis vertikal 19 putih.
• Garis horizontal 15 putih.
• Restars tetap 100% kecerahan putih.
• Keluaran video: Keluaran video (BNC) 1Vp-p (ujung terbuka).
• Dimensi & berat
  160 (L) x 83 (T) x 125 (D) mm.
