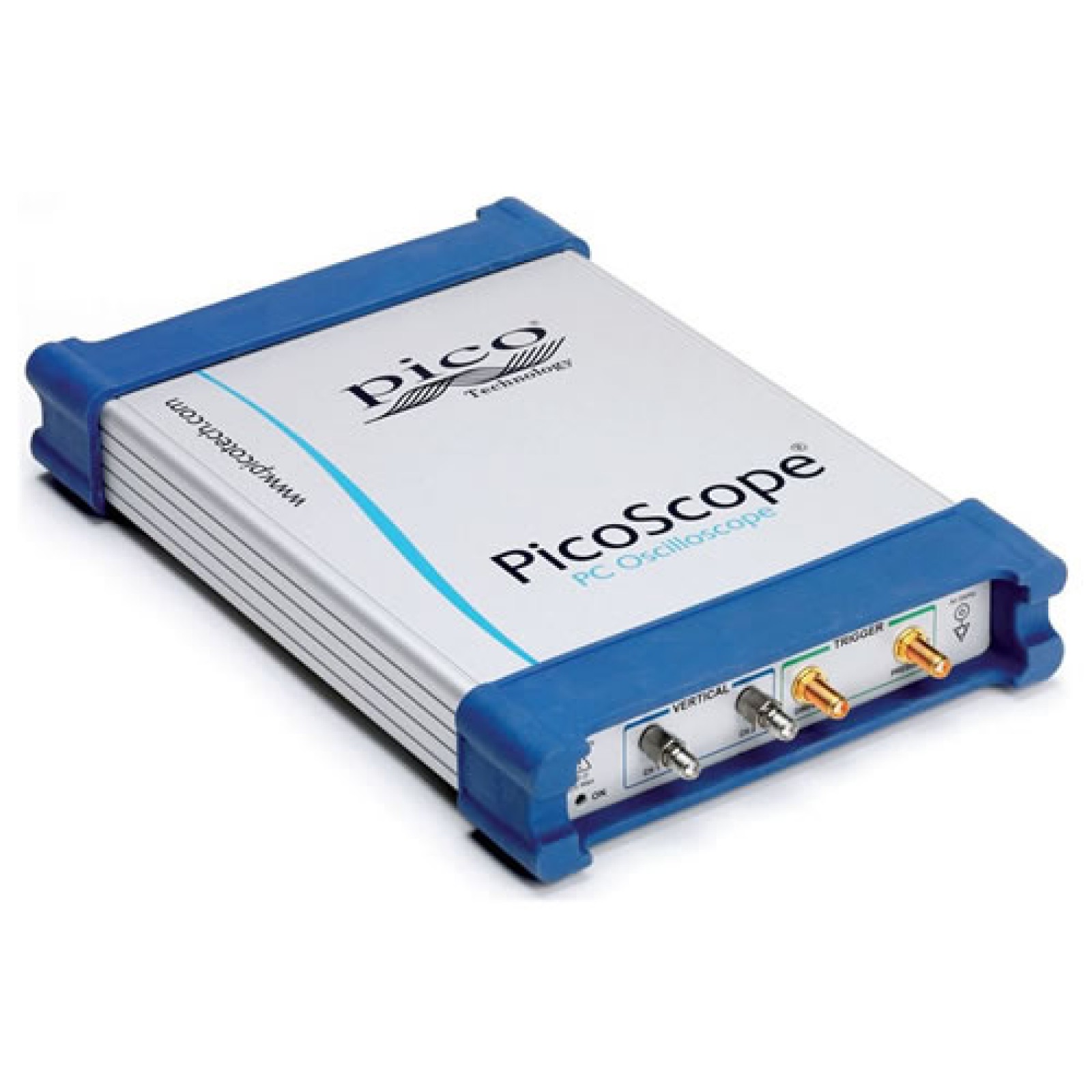

Pico Technology 9211A PP473] 12GHz, 2-Channels, USB Sampling Oscilloscopes With TDR And CDR

Availability:

10 - 14 Days Work


Untuk informasi harga terbaru, harga qty dan stok produk, silahkah hubungi Sales Support kami melalui Telp atau WhatsApp :

Telkom : 021 2254 1875
Indosat : 0816 593 557
Telkomsel : 0853 1818 3339
XL : 0877 8887 2225

10 - 14 Days Work

Osscilloscope PicoScope 9200A

menggunakan teknologi sampling sekuensial untuk mengukur sinyal berulang yang cepat tanpa memerlukan perangkat keras sampling real-time yang mahal. Dikombinasikan dengan bandwidth input 12 GHz, ini memungkinkan akuisisi sinyal dengan waktu naik 50 ps atau bahkan lebih cepat. Stabilitas dan akurasi timebase yang tepat, dan resolusi 200 fs, memungkinkan karakterisasi jitter dalam aplikasi yang paling menuntut.

Lingkup PicoScope 9200A dirancang dengan arsitektur Oscilloscope PC kami untuk menciptakan instrumen yang ringkas dan ringan yang dapat dengan mudah dibawa-bawa dengan laptop Anda.

10 GHz memicu prescaled

Lingkup PicoScope 9200A memiliki pemicu frekuensi tinggi built-in dengan pembagi frekuensi. Bandwith khasnya hingga 10 GHz memungkinkan pengukuran komponen gelombang mikro dengan kecepatan data yang sangat cepat

Pemicu langsung fungsi penuh 1 GHz

Cakupan dilengkapi dengan pemicu langsung built-in untuk sinyal hingga 1 GHz tingkat pengulangan tanpa menggunakan unit pemicu tambahan.
Pemulihan data jam Gb / s 2,7 Gb / s (CDR)
PicoScope 9211A, 9221A, dan 9231A memiliki input pemicu pemulihan jam khusus untuk data serial dari 12,3 Mb / s hingga 2,7 Gb / dtk.

Pemicu pola sinkronisasi dan garis mata

PicoScope 9211A, 9221A dan 9231A dapat secara internal menghasilkan pemicu pola sinkronisasi yang berasal dari bit rate, panjang pola, dan rasio bagi pemisah. Ini memungkinkannya untuk membangun pola mata dari setiap bit atau kelompok bit tertentu secara berurutan.
Mode garis mata berfungsi dengan pemicu pola sinkronisasi untuk mengisolasi salah satu dari 8 jalur yang mungkin, yang disebut garis mata, yang bisa dilakukan oleh sinyal melalui diagram mata. Ini memungkinkan instrumen untuk menampilkan diagram mata rata-rata yang menunjukkan garis mata tertentu.

8 GHz Optik ke konverter listrik

The PicoScope 9221A dan 9231A memiliki built-in 8 GHz optical electrical converter. Ini memungkinkan analisis sinyal optik seperti SONET / SDH OC1 ke OC48, Fibre Channel FC133 ke FC4250, dan G.984.2. Input konverter menerima baik serat single-mode (SM) dan multimode (MM) dan memiliki rentang panjang gelombang 750 hingga 1650 nm.

Time Domain Reflectometer (TDR / TDT)

The PicoScope 9211A dan 9231A TDR / TDT Oscilloscopes dirancang khusus untuk waktu-domain reflectometry (TDR) dan waktu-domain transmissometry (TDT). Ini menyediakan metode pengujian kabel murah, konektor, papan sirkuit dan paket IC untuk refleksi dan kerugian yang tidak diinginkan.
The PicoScope 9211A dan 9231A bekerja dengan meluncurkan pulsa ke dalam perangkat yang sedang diuji menggunakan programmable, 100 ps step-time step generator. Mereka kemudian menggunakan input sampel 12 GHz mereka untuk membangun sebuah gambar dari serangkaian pulsa yang dipantulkan atau yang ditransmisikan. Hasilnya dapat ditampilkan sebagai volt, ohm atau rho terhadap waktu atau jarak.

Dibangun pada generator sinyal

Ruang lingkup dapat menghasilkan sinyal standar industri atau custom termasuk clock, pulse dan pseudo-random binary sequence. Ini dapat digunakan untuk menguji input instrumen, bereksperimen dengan fitur-fiturnya dan memverifikasi pengaturan yang kompleks seperti tes masker.

Fitur:

12 GHz (29 ps) Bandwidth
200 kS / s Sample Rate ke 4 kS Store
200 fs, 5 THt Sample Rate Efektif
10 GHz Prescaled & 1 GHz Direct Trigger
Pola Sync Trigger of Length 7 hingga 216-1
4 ps Tipikal RMS jitter
Resolusi ADC 16 bit
Aplikasi Khas
Uji kepatuhan standar listrik
Karakterisasi semikonduktor
Layanan dan manufaktur telekomunikasi
Analisis waktu
Desain dan karakterisasi sistem digital
Pengukuran dan analisis TDR / TDT
Gambar dan tampilan masker elektronik
Pengujian batas lulus / gagal otomatis
Respons pulsa bus serial berkecepatan tinggi

Apa yang ada di dalam kotak:

  • (1) PicoScope 9200 Series PC sampling oscilloscope
  • (1) PicoScope 9000 software CD
  • (1) Quick start guide
  • (1) 6 V power supply, universal input
  • (1) Localized mains lead (line cord)
  • (1) USB cable, 1.8 m
  • (1) SMA / PC3.5 / 2.92 wrench
  • (1) Storage and carry case
  • (1) A170 18 GHz 50 Ω SMA(m-f) connector saver adaptor (one fitted to each input channel)
