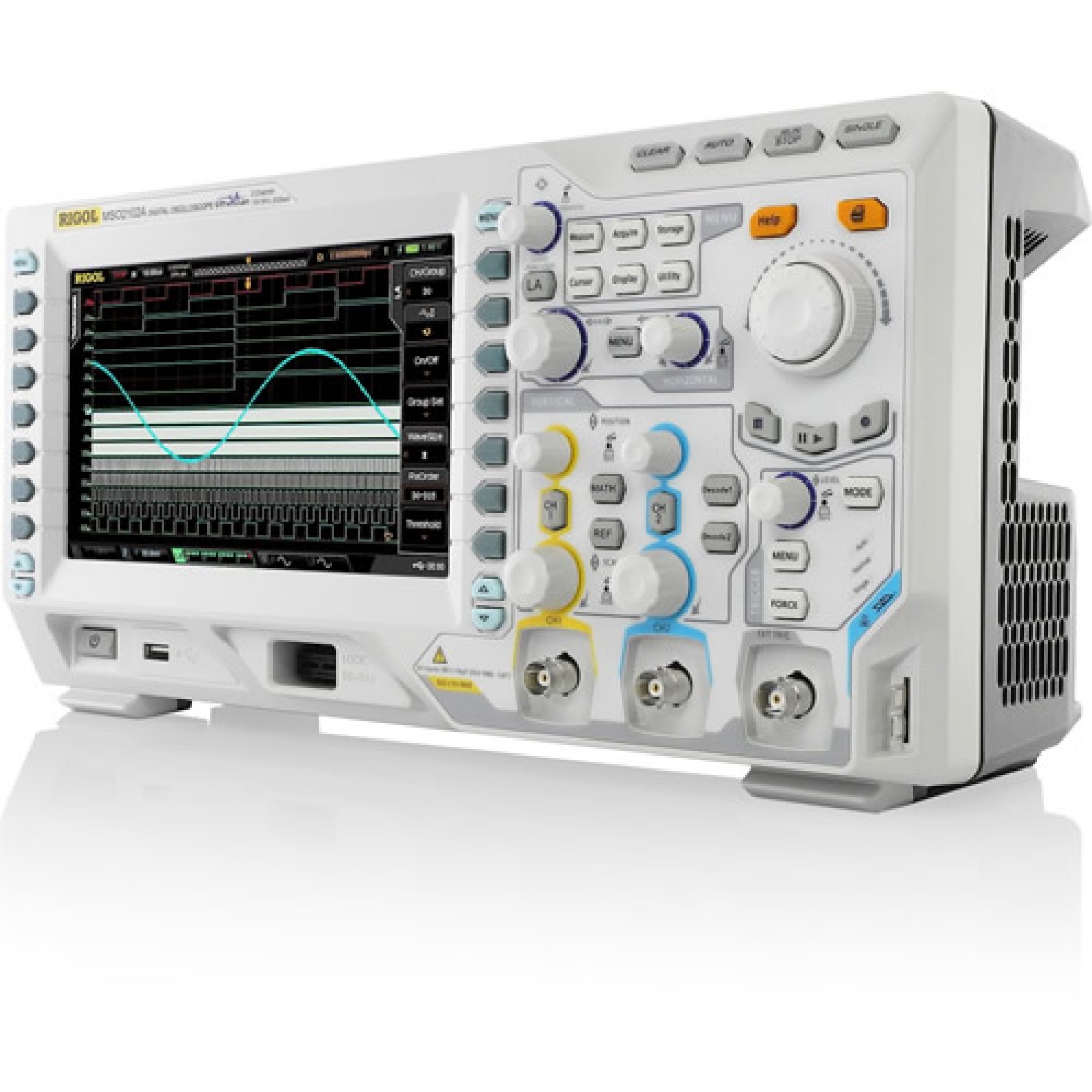

Rigol MSO2102A-S 100MHz 2-Channel Mixed Signal Oscilloscopes

MSO2102A-S 100MHz 2-channel Mixed-Signal Digital Oscilloscope oleh Rigol

menggabungkan fitur luar biasa dengan nilai yang luar biasa. MSO2102A-S memiliki rentang vertikal besar (500uV / div hingga 10V / div) dengan tingkat kebisingan yang sangat rendah untuk memungkinkan Anda menangkap sinyal yang sangat kecil. Ini juga termasuk built-in 2 channel generator 25 MHz AWG sinyal, menghemat ruang meja. Input sampel MSO2102A-S di 2 GSa / s (saluran tunggal) dan memiliki kedalaman memori 14 Megapoint besar. Tambahan 14Mpt memori juga tersedia secara opsional. MSO2102A-S juga mencakup 16 saluran input logika digital yang menangkap sinyal bus logika pada 500Sa / s (atau 8 saluran digital pada 1GSa / s).

Antarmuka HMI yang sangat user-friendly dan intuitif pada layar WVGA 8 ”membuat cakupan 100MHz ini alat yang melebihi pesaingnya dalam berbagai aplikasi bench-top dan lapangan. Semua osiloskop dalam seri MSO2000A menampilkan teknologi UltraVision Rigol dengan tingkat pembaruan bentuk gelombang 50.000 wfm / s.

MSO2102A-S dipasok dengan sepasang probe pasif berkecepatan tinggi 350MHz dan 16-channel probe-clip set RPL2316.

Fitur:

Jangkauan vertikal yang lebih luas (500uV / div ~ 10V / div), lantai suara lebih rendah, lebih baik untuk menangkap sinyal kecil
Bandwidth penuh, overshoot lebih rendah (<5%), desain respons frekuensi sempurna
Bandwidth 100MHz
16 bit input digital untuk aplikasi sinyal campuran dengan 1 GSa / s sampling
Max. Sample Rate 2G Sa / s
Kedalaman Memori Standar hingga 14 Mpts, Memori Opsional Kedalaman hingga 56Mpts
Teknologi “UltraVision” yang inovatif
Terpadu 2 kanal, generator 25 MHz
Termasuk 50 Impedansi Ohm

Apa yang ada di dalam kotak:

• (1) Power Cord
• (1) USB Cable
• (2) Passive Probes (350 MHz)
• (1) Set LA probe
• (1) Calibration Certificate
• (1) Quick Guide
• (1) Resource CD (User’s Guide and Application Software)
