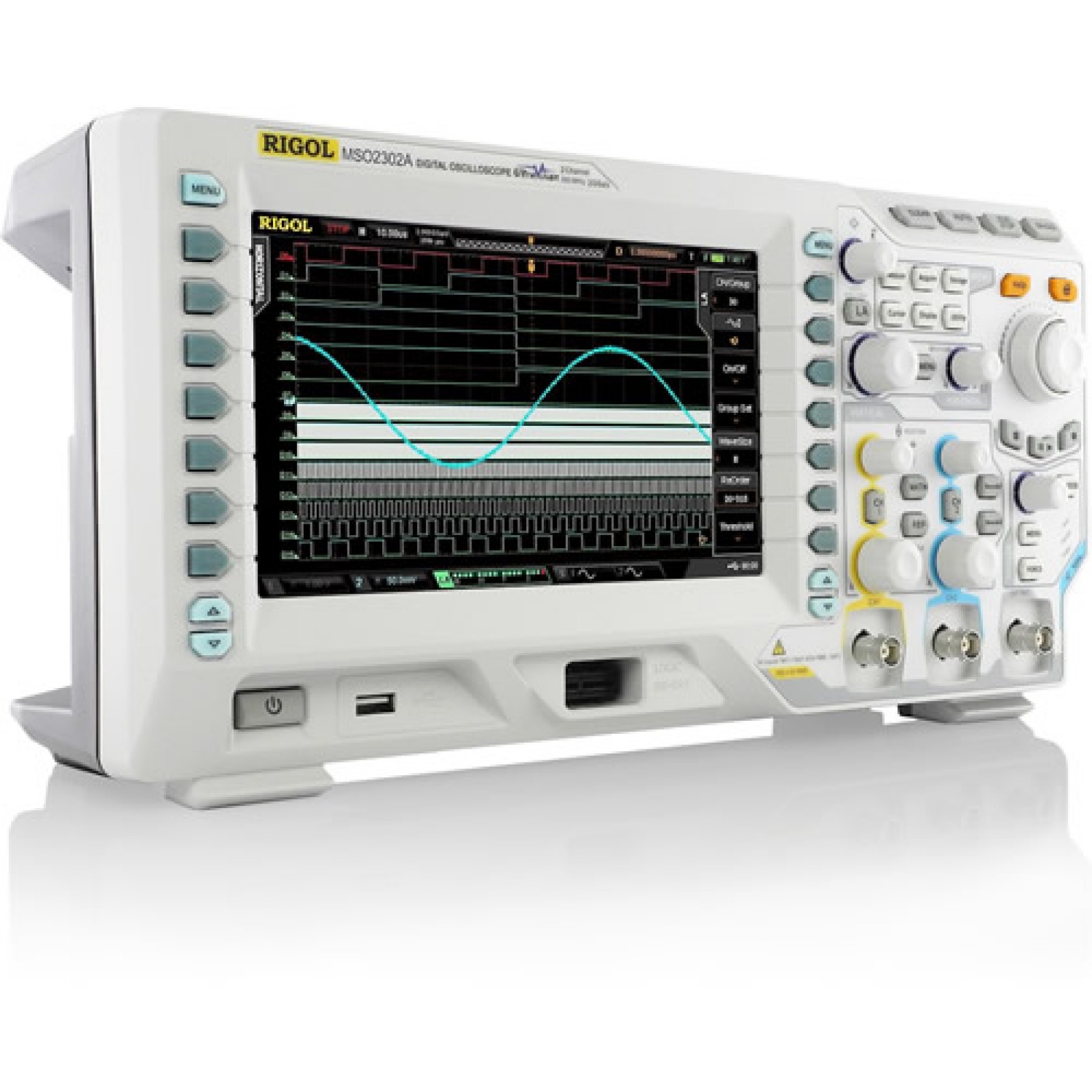

Rigol MSO2302A-S 300MHz 2-Channel Mixed Signal Oscilloscopes

Rigol’s MSO2302A-S

adalah 300MHz 2-channel Digital Oscilloscope yang mencakup built-in 2 channel generator 25 MHz AWG sinyal dalam paket kompak yang sama. Ini menawarkan fitur luar biasa dari osiloskop high-end yang kompetitif, tetapi pada titik harga yang jauh lebih rendah. Antarmuka HMI intuitif dan ramah pengguna pada layar 8 ”WVGA yang luas menyediakan hingga 256 tingkat pemeringkatan intensitas. Berikut ini adalah ruang lingkup 300MHz yang mengungguli persaingan untuk berbagai bidang aplikasi di atas seperti R & D, Test, dan QC. MSO2302A-S memiliki jangkauan vertikal 500uV / div hingga 10V / div dan desain blok input suara yang sangat rendah untuk memungkinkan penangkapan sinyal yang sangat kecil. Input sampel MSO2302A-S pada 2GSa / s (saluran tunggal) dan memiliki kedalaman memori 14Megapoint yang sangat besar. Jika Anda membutuhkan lebih banyak memori, penyimpanan tambahan juga tersedia secara opsional.

MSO2302A-S menawarkan kemampuan digital untuk menampilkan sinyal analog dan digital secara bersamaan. Ini juga termasuk 16 saluran input logika data yang menangkap sinyal digital di 500Sa / s (atau 8 saluran digital pada 1GSa / s).

Semua osiloskop dalam seri MSO2000A menampilkan teknologi UltraVision Rigol dengan tingkat pembaruan gelombang yang sangat baik yaitu 50.000 wfm / s. Berbagai fungsi pemicu dan pengkodean bus serial (RS232, I2C, SPI, CAN) juga tersedia secara opsional.

MSO2302A-S dipasok dengan sepasang probe pasif RP3300A 350MHz berkualitas tinggi dan probe / set klip 16-channel RPL2316. Kit rack-mount opsional tersedia jika diperlukan.

Fitur:

Jangkauan vertikal yang lebih luas (500uV / div ~ 10V / div), lantai suara lebih rendah, lebih baik untuk menangkap sinyal kecil
Bandwidth penuh, overshoot lebih rendah (<5%), desain respons frekuensi sempurna
Bandwidth 300MHz
16 bit input digital untuk aplikasi sinyal campuran dengan 1 GSa / s sampling
Max. Sample Rate 2G Sa / s
Kedalaman Memori Standar hingga 14 Mpts, Memori Opsional Kedalaman hingga 56Mpts
Teknologi “UltraVision” yang inovatif
Terpadu 2 kanal, generator 25 MHz
Termasuk 50 Impedansi Ohm

Apa yang ada di dalam kotak:

• (1) Power Cord
• (1) USB Cable
• (2) Passive Probes (350 MHz)
• (1) Set LA probe
• (1) Calibration Certificate
• (1) Quick Guide
• (1) Resource CD (User’s Guide and Application Software)
