TOTAL STATION TOPCON GM 101 / OS 101

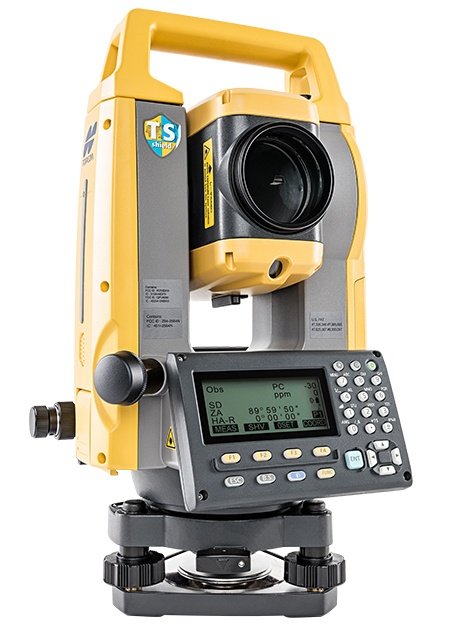

Topcon GM-101

Teleskop

• Pembesaran / pemecah kekuatan: 30x / 2,5 “
  – lainnya:
  + Panjang: 171mm (6,7 inci),
  + Bukaan obyektif: 45mm (1.8in.) (48mm (1.9in.) ForEDM),
  + Gambar: Tegak,
  + Bidang pandang: 1 ° 30 ‘(26m / 1.000m),
  + Fokus minimum: 1,3 m (4,3 kaki.)
  + Iluminasi reticle: 5 tingkat kecerahan

Pengukuran sudut

• Tampilan Minimum 0,5 “/ 1” (0,0001 / 0,0002gon, 0,002 / 0,005mil) 1 “/ 5” (0,0002 / 0,001gon, 0,005 / 0,02mil)
•  Akurasi (ISO 17123-3: 2001): 1 “
•  Kompensator sumbu ganda / Sensor kemiringan cairan sumbu ganda, rentang kerja: ± 6 ‘
• Kompensasi collimation On / Off (dapat dipilih)

Pengukuran jarak

• Keluaran laser: 1 Mode tanpa reflektor: Kelas 3R / Prisma / mode lembar: Kelas 1
• Rentang pengukuran (dalam kondisi rata-rata)
•  Reflectorless: 3 0,3 hingga 800m (2,620ft.) / Dalam kondisi baik * 4: 1,000m (3,280ft.)
• Lembar reflektif: RS90N-K: 1,3 hingga 500m (4,3 hingga 1,640 kaki.), RS50N-K: 1,3 hingga 300m (4,3 hingga 980 kaki.),
• RS10N-K: 1,3 hingga 100m (4,3 hingga 320 kaki.)
•  Prisma mini 1,3 hingga 500m (4,3 hingga 1,640 kaki.)
• Satu prisma 1,3 hingga 5.000 m (4.3 hingga 16.400 kaki) / Dalam kondisi baik * 4: 6.000 m (19.680 kaki.)

Minimum Display Fine: 0,0001m (0,001ft. / 1 / 16in.) / 0,001m (0,005ft. / 1 / 8in.) (Dapat dipilih)
Kasar: 0.001m (0.005ft. / 1 / 8in.) / 0.01m (0.02ft. / 1 / 2in.) (Dapat dipilih)
Pelacakan / Jalan: 0,01m (0,02ft. / 1 / 2in.)

• Akurasi: (ISO 17123-4: 2001) (D = mengukur jarak dalam mm)
• Tanpa reflektor: (2 + 2ppm x D) mm
• Lembar reflektif: (2 + 2ppm x D) mm
• Prisma: (1,5 + 2ppm x D) mm
• Mengukur waktu:
• Fine 0.9s (awal 1.5s)
• 0,6s kasar (awal 1,3s)
• Pelacakan 0.4s (awal 1.3s)

OS, Antarmuka dan Manajemen Data

• Sistem operasi Linux
• Tampilan / Keyboard: LCD Grafis, 192 x 80 titik, lampu latar, penyesuaian kontras / Keyboard alfanumerik / 28 tombol dengan lampu latar
• Lokasi panel kontrol: Di kedua sisi
• Tombol pemicu: Ya (sisi kanan)
• Penyimpanan data:
• Memori internal Approx. 50.000 poin
• Perangkat memori plug-in Memori flash USB (maks. 32GB)
• Antarmuka: Serial RS-232C, USB2.0 (Tipe A untuk memori flash USB)
• Modem Bluetooth (opsi): 10 Bluetooth Kelas 1.5, Jangkauan operasi: hingga 10m * 11
  Umum
• Lampu panduan * 12 LED Hijau (524nm) dan LED Merah (626nm), Jangkauan pengoperasian: 1,3 hingga 150m (4,3 hingga 490 kaki.)
• Laser-pointer * 12 Laser merah koaksial menggunakan sinar EDM

Level

• Grafik 6 ‘(Lingkaran Dalam)
• Tingkat melingkar (di tribrach) 10 ‘/ 2mm

Turun

• Pembesaran Optik: 3x, Fokus minimum: 0,5m (19,7 inci) dari dasar tribrach
• Laser (opsi) Dioda laser merah (635nm ± 10nm), Akurasi sinar: <=1.0mm@1.3m, produk laser Kelas 2
• Perlindungan debu dan air / Suhu pengoperasian IP66 (IEC 60529: 2001) / -20 hingga + 60ºC (-4 hingga + 140ºF)
• Ukuran dengan pegangan 183 (W) x 181 (D) x 348 (H) mm
• Tinggi instrumen 192,5mm dari permukaan pemasangan tribrach
• Berat dengan Baterai & tribrach Approx. 5,3kg (11,7 lb)

Sumber Daya listrik

• Baterai Li-ion yang dapat diisi ulang baterai BDC7
• Waktu pengoperasian (20ºC): BDC70: Approx. 28 jam

Komponen Paket Standar

• Unit utama
• Baterai (BDC70)
• Pengisi daya baterai (CDC68A)
• Kabel listrik
• Tutup lensa
• Penutup lensa
• Kantong alat
• Obeng Presisi
• Kuas lensa
• Kunci heksagonal (1,3 mm / 2,5 mm) × 2
• Membersihkan pakaian
• Manual Cepat
• CD-ROM (Manual Operasi)
• Papan tanda hati-hati laser
• Tas jinjing
• Tali pembawa
