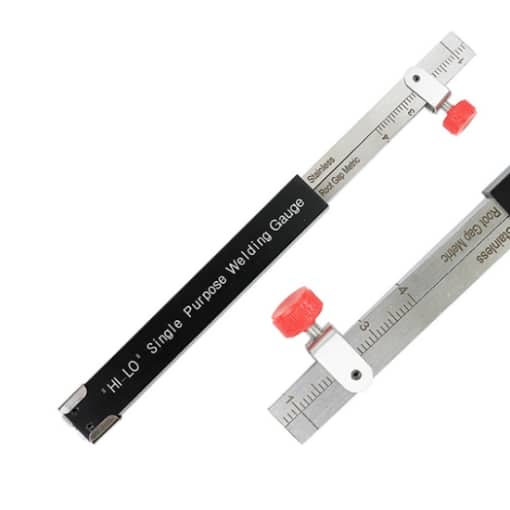

Single Purpose Hi Lo Welding Gauge

Single Purpose Hi Lo Welding Gauge adalah alat ukur las khusus yang digunakan untuk mengukur ketidakselarasan (hi-lo) internal pada sambungan pipa dengan presisi tinggi. Alat ini membantu teknisi memastikan keselarasan antara dua bagian pipa sebelum dan sesudah pengelasan, mengukur celah fit-up, dan memeriksa kesesuaian las dengan standar industri. Alat ini lebih spesifik dibandingkan dengan multi-purpose gauge dan digunakan di industri seperti pembangunan kapal, boiler, bejana tekan, dan minyak & gas.

Single Purpose Hi Lo Welding Gauge digunakan untuk:

– Mengukur ketidakselarasan internal (hi-lo misalignment): Mengukur perbedaan tinggi antara dua sambungan pipa untuk memastikan keselarasan yang tepat.
– Mengukur celah penyusunan (fit-up gap): Mengukur jarak atau celah antara bagian-bagian pipa yang akan dilas, biasanya dalam rentang tertentu (misalnya, 1/32″ hingga 3/16″).
– Memverifikasi keselarasan pipa: Memastikan sambungan pipa rata dan selaras sebelum dan sesudah proses pengelasan.
– Membantu proses inspeksi: Membantu teknisi dan inspektur las untuk memastikan kualitas dan presisi hasil pengelasan sesuai standar.
– Alat bantu untuk berbagai aplikasi: Digunakan pada berbagai proyek seperti konstruksi kapal, bejana tekan, boiler, dan industri minyak dan gas.

[Ukur Ketidaksejajaran Internal]: Ini adalah pengukur Hi-Lo untuk mengukur ukuran pengelasan, dan dapat mengukur ketidaksejajaran internal (Rentang: 0-5/32”) dan celah pemasangan (Rentang: 0-3/16”) hanya dalam mode Baca Standar.
[Baja Tahan Karat]: Sebagian besar pengukur Hi-Lo ini terbuat dari baja tahan karat dan tidak akan berkarat di lingkungan kering serta tidak memerlukan metode anti-karat.
[Ukiran Laser]: Semua skala pada pengukur Hi-Lo diukir dengan laser, hal ini untuk mencegah skala aus dan memudahkan pembacaan.
[Dengan Klip]: Setiap pengukur Hi-Lo dilengkapi dengan klip, sehingga mudah disimpan di saku Anda agar mudah dibawa dan dibawa.
[Kemasan dan Panduan Pengoperasian]: Setiap Pengukur Las Hi-Lo dikemas dalam tas kulit sintetis dan dilengkapi dengan panduan pengoperasian.

Pengukur Hi-Lo Internal:

4 langkah cepat untuk memeriksa kesejajaran internal.

Anda dapat memeriksa kesejajaran internal pemasangan dengan cepat menggunakan Hi-Lo. Pengukur

1. Buka sekrup penahan. Tekan kaki pengukur melewati laras.
2. Masukkan kaki (yang telah disambungkan) ke dalam celah akar atau kedua pipa yang akan dipasang, putar pengukur 90°, sambil memberikan tekanan balik yang konstan pada laras.
3. Pegang pengukur setegak mungkin dengan fitting untuk mendapatkan pembacaan yang akurat. Kunci sekrup penahan. Balikkan putaran 90° dan lepaskan pengukur. Anda sekarang siap untuk membaca selisih yang berlawanan dengan garis merah.
4. Ketika garis merah sejajar dengan garis selisih 1/32, berarti penyelarasan internal dan pemasangan sudah baik. Ketidaksejajaran dapat ditentukan dari garis nol dengan penanda selisih 1/16 inci.

Pengukur jarak las akar:

Pengoperasian yang mudah menentukan jarak las akar.

1. Buka sekrup penahan dan masukkan penghenti penyelarasan interior pengukur di antara kedua pipa yang akan dipasang.
2. Masukkan kaki dengan taper yang lebih panjang ke dalam celah akar hingga menyentuh kedua slide celah.
3. Kunci kembali sekrup penahan, lepaskan pengukur, dan baca hasilnya.
4. Skala dikalibrasi dalam dimensi fraksional dari 1/32 hingga 3/16 dengan kelipatan 1/16 inci. Hasil pembacaan yang Anda terima menunjukkan besar celah las akar.

Paket termasuk:

Pengukur Serbaguna
Tas kulit
Panduan pengguna
